Взаимозаменяемые цанговый и кулачковый патроны дла обработки различных деталей.

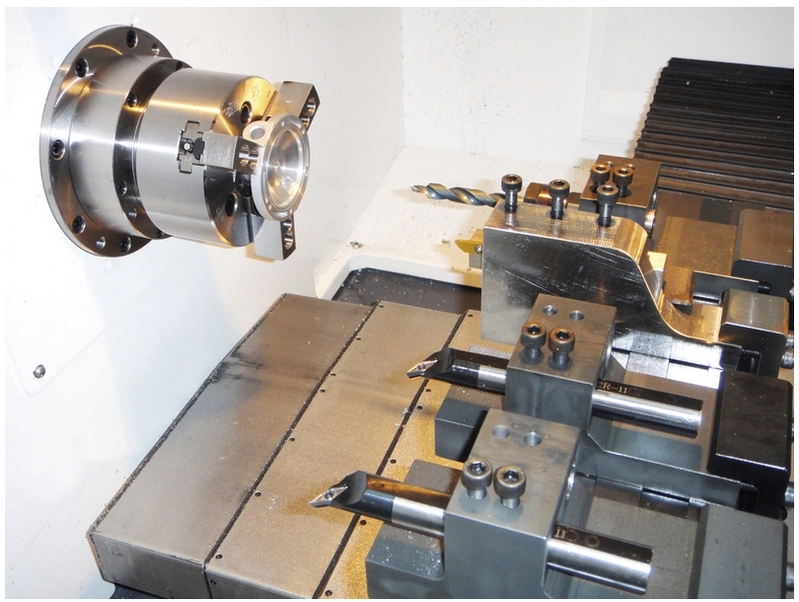

Стандартный инструментальный суппорт позволяет выполнять токарные работы быстро и эффективно.

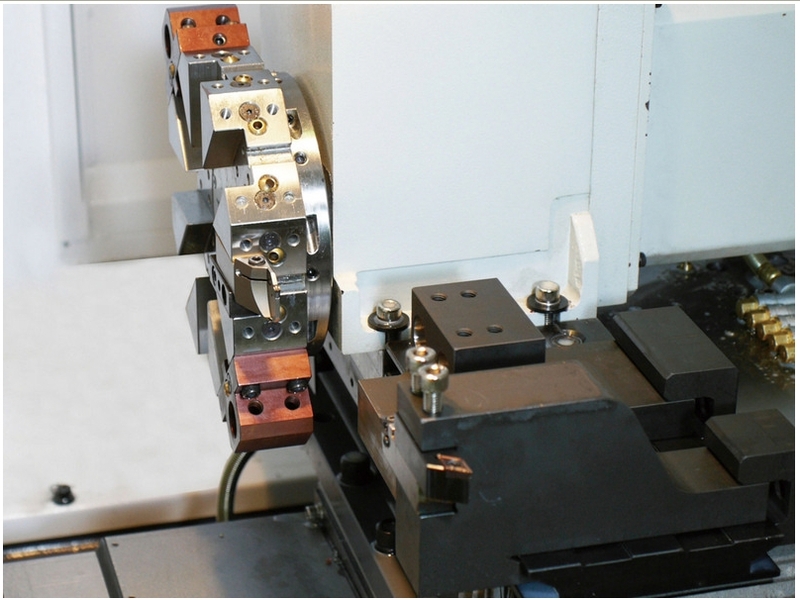

Опциональная револьверная головка с сервоприводом обеспечивает более гибкую и быструю смену инструмента.
Основа c содержанием минерального камня позволяет получить очень гладкую поверхность и продлевает срок службы инструмента, засчёт улучшенного поглощения вибраций.

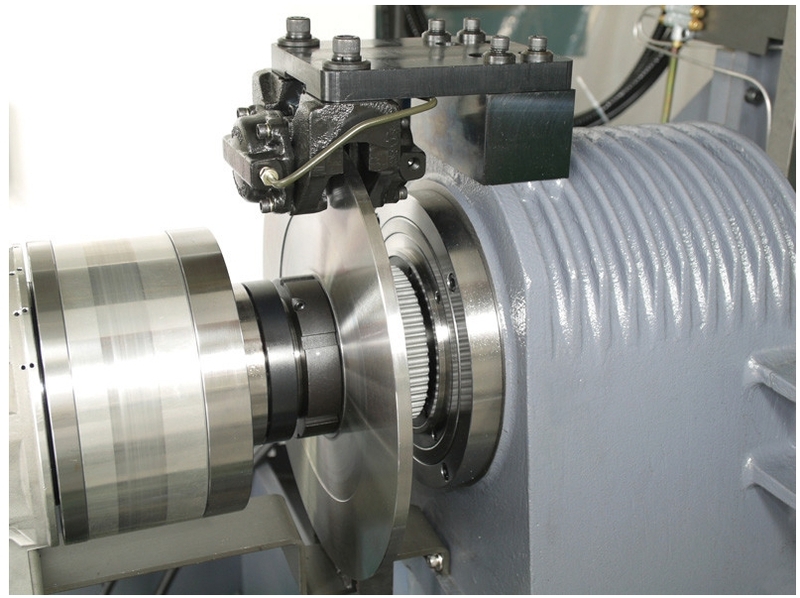

Опциональный мощный моментный двигатель позволяет увеличить мощность до 10 лошадиных сил.
Перемещение суппорта с помощью ШВП гарантирует жёсткость и точность на длительное время.
Охлаждение через сверлильный инструмент обеспечивает большую эффективность и мягкость.
Кулачковый патрон на 5 и 6 дюймов (опционально) делает процесс обработки более гибким.

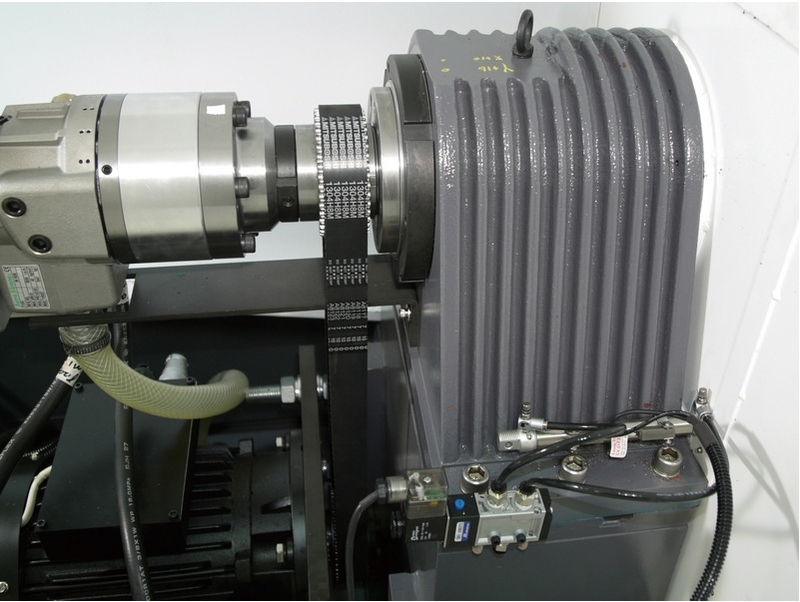

Большая шпиндельная бабка, исполненная симметрично, может вместить больший шпиндель, диаметром до 60 мм.
Опциональная револьверная головка с сервоприводом позволяет точно и быстро производить смену инструмента.

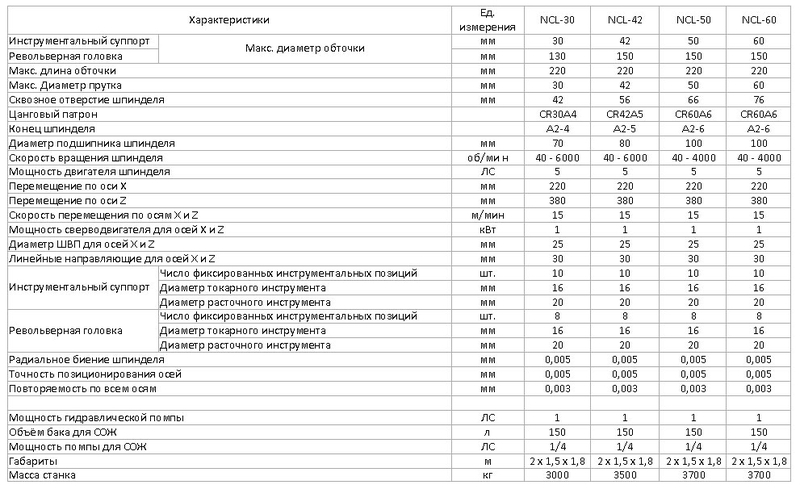

Технические характеристики:
Характеристики Ед.

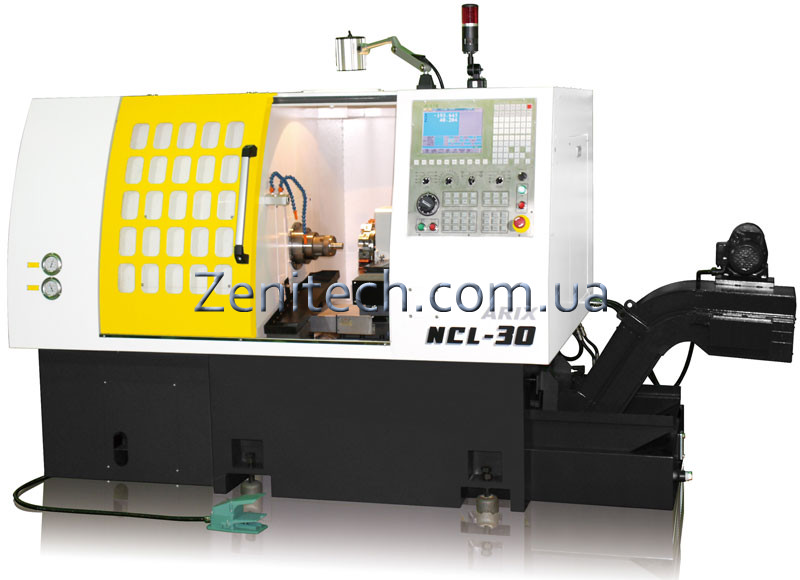

измерения NCL-30
Инструментальный суппорт Макс, диаметр обточки мм 30
Револьверная головка мм 130
Макс, длина обточки мм 220
Макс. Диаметр прутка мм 30
Сквозное отверстие шпинделя мм 42
Цанговый патрон CR30A4
Конец шпинделя А2-4
Диаметр подшипника шпинделя мм 70
Скорость вращения шпинделя об/мин 40 - 6000
Мощность двигателя шпинделя лс 5
Перемещение по оси X мм 220
Перемещение по оси Z мм 380
Скорость перемещения по осям Xи Z м/мин 15
Мощность сверводвигателя для осей X иZ кВт 1
Диаметр ШВП для осей Х и Z мм 25
Линейные направляющие для осей X и Z мм 30
Инструментальный суппорт Число фиксированных инструментальных позиций шт. 10
Диаметр токарного инструмента мм 16
Диаметр расточного инструмента мм 20
Револьверная головка Число фиксированных инструментальных позиций шт. 8
Диаметр токарного инструмента мм 16
Диаметр расточного инструмента мм 20
Радиальное биение шпинделя мм 0,005
Точность позиционирования осей мм 0,005
Повторяемость по всем осям мм 0,003
Мощность гидравлической помпы лс 1
Объём бака для СОЖ л 150
Мощность по мпы для СОЖ лс 1/4
Габариты м 2х1,5х1,8
Масса станка кг 3000
Изготовитель: Taiwan
Комплект поставки:
Рабочая лампа
Кейс с инструментами
Автоматическая система смазки
Дополнительные принадлежности:
Устройство автоматической подачи прутка
Улавливатель детали
Револьверная головка с сервоприводом
Карта памяти CF на 2 Гб
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
