ЛАЗЕРНАЯ РЕЗКА МЕТАЛЛА – самый передовой метод в области раскроя листового проката. Сфокусированный лазерный луч регулируемой мощности – один из лучших инструментов для точной и надежной резки, гарантирующий качественную гладкую поверхность реза (допустимая шероховатость около 0,25 мкм) широкого спектра материалов.
ПРЕИМУЩЕСТВА
• Применение лазерного раскроя от Yangli позволяет избежать механического воздействия и возникновения деформаций при работе с металлом. Оптимальное размещение деталей на листе, меньшый расход материала по сравнению с другими методами (газовая, плазменная, гидроабразивная резка, штамповка) решающим образом влияют на снижение себестоимости и высокое качаство выпускаемой продукции.

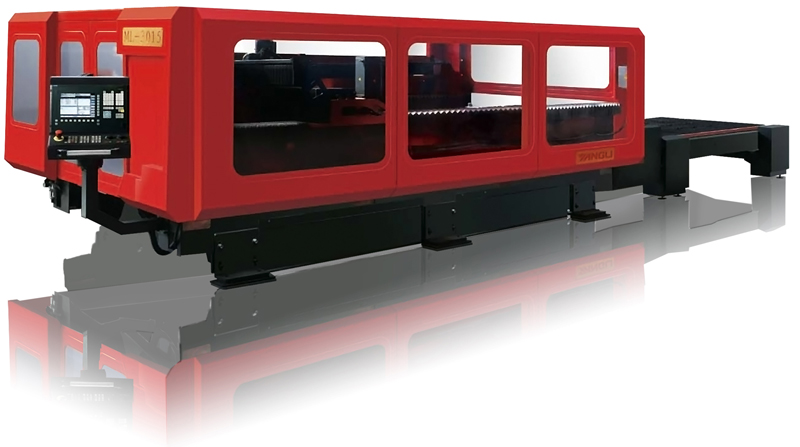

• Установка лазерной резки Yangli ето новейшая портальная конструкцыя станка, с сварной жесткой станиной, которая обладает деформирующими свойствами, благодаря специальной технологии литья и отпуска в печах!
• Станок является лазерной установкой с летающей оптикой!

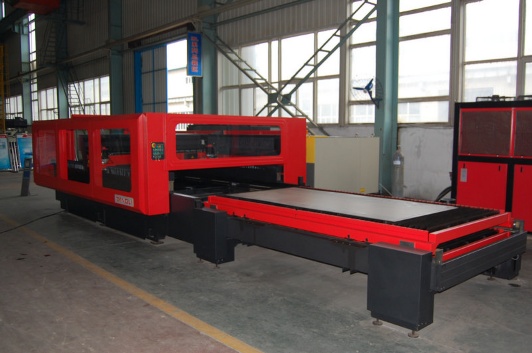

• Благодаря быстросменным челночным столам, которые легко доступны для загрузки материала, станок максимально ефективен для предприятий как с малосерийным так и крупносерийным производством , сокращая при этом непроизводственные подготовительные работы и увеличивая машинное время работы станка.
• Широкий спектр обрабатываемых материалов таких как конструкционная сталь, нержавеющая сталь алюминий, гальванизированную сталь, плексиглас, ластик и даже дерево!

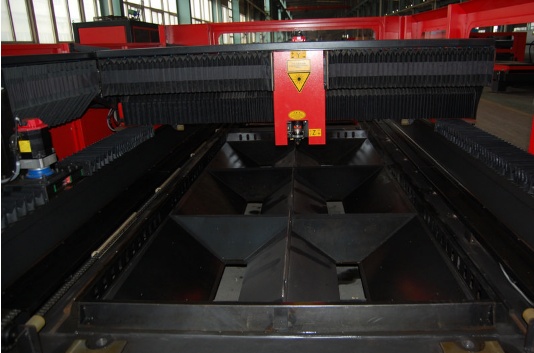

• Благодаря специально разработанной режущий головки немецкой фирмы PRESITEC, с системой защиты головы от удара (система anti crash) и системой быстросъемных линз (5', 7,5', 10') и датчиком наличия листа, вы достигаете наивысших технико-экономических показателей при обработки любых типов материалов.
• Благодаря современным приводам высокоточным направляющим HIWIN комбинированная скорость перемещения осей составляет 106 м/мин.
• Специальная высококачественная оптика и телескоп немецкой фирмы COGEL обеспечивает стабильные показатели передачи лазерного луча от резонатора до режущей головки.

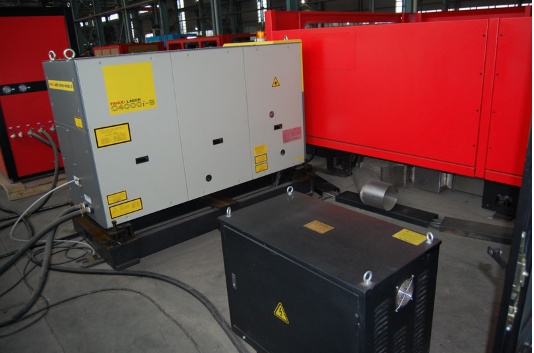

• Возможность выбора заказчиком лазерного генератора PANASONIC FANUC, CP.

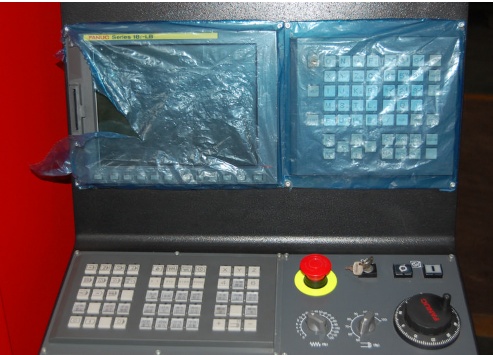

• Интегрированный программный модуль CNC CAD обеспечит импорт деталей в различных форматах DFX, DWG, CDL, произведет оптимальный нестинг (ручной или автоматический) деталей с возможностью общего реза, выбора оптимальных технологических параметров, а также постпроцессор для управляющего ЧПУ SIEMENS или FANUC.
ПРОЦЕСС РЕЗАНИЯ
• Лазерный луч концентрируется на поверхности материала в пятно диаметром около 0,2 мм. Под воздействием излучения регулируемой мощности происходит расплавление, испарение материала. Струей сжатого газа выдувается разрушенный материал, в результате чего получается линия реза и разделение заготовки.
• Наиболее популярная область применения лазерной резки – раскрой стальных листов толщиной до 25 мм по криволинейному контуру. Его используют для производства кронштейнов, прибойных щитков, панелей, дверей, декоративных решеток и много другого. Высокоефективным и выгодным стало сегодня применение лазерной резки для освоения новых фигурных изделий – гибкость лазерного оборудования позволяет сократить сроки изготовления в разы. В данном случае лазерная резка становится гораздо выгоднее, чем остальные способы (газовая, плазменная, гидроабразивная резка, штамповка).
• Технология использования программного обеспечения позволяет спроектировать модель 3D. При этом есть возможность проводить точные расчеты и рассматривать объект не на плоскости, а в пространстве.
Портальная система лазерной резки под управлением компьютера дает возможность:
- контролировать движение режущей головки согласно подготовленному макету;
- проектировать макет в стандартном графическом редакторе;
- плавно изменять скорость раскроя при необходимости;
- осуществлять различные геометрические преобразования: поворот карты раскроя на произвольный угол; поворот карты раскроя для компенсации угла перекоса при укладке листа металла на координатный стол и т.д.
• Необходимая информация о текущем состоянии портальной системы отображается на мониторе компьютера. Оператору доступна карта раскроя (в графичном режиме), возможность масштабирования изображения карты раскроя листа и прокрутка для детализации мелких фрагментов.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

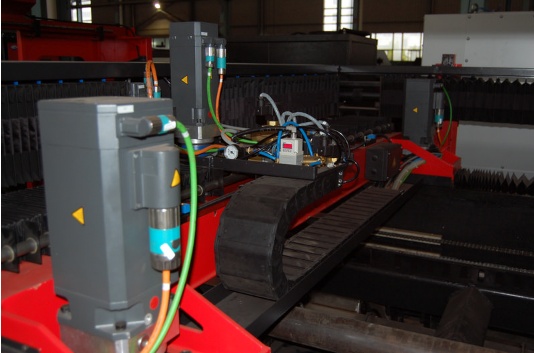

• Все оси машины приводятся в движение серводвигателями переменного тока с цифровыми енкодерами, что позволяет контролировать положение режущей головки в любой точки рабочей зоны.
• Специальный интерфейс управления лазерным генератором, позволяет выбрать оптимальные показатели лазерного пучка.

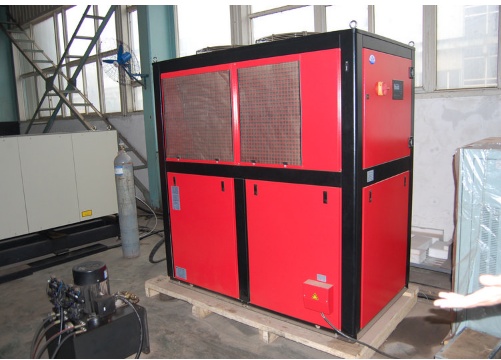

• Замкнутая система охлаждения системы зеркал, обеспечивает стабильную работу оптического тракта.
|
