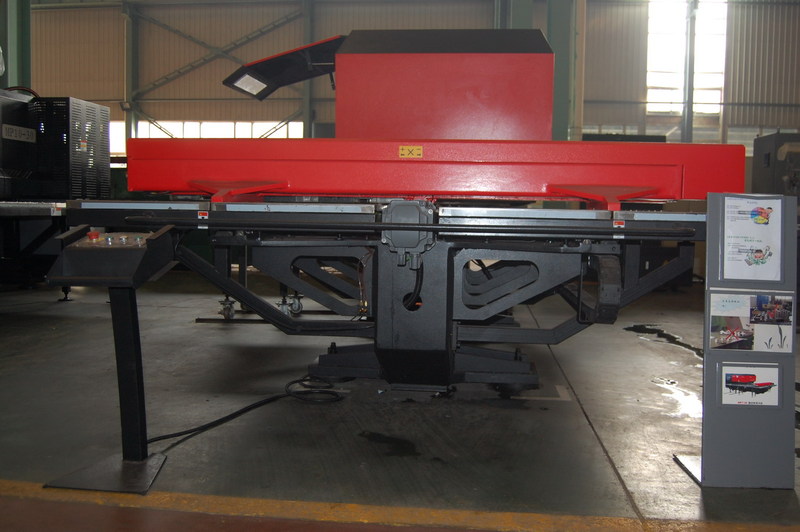

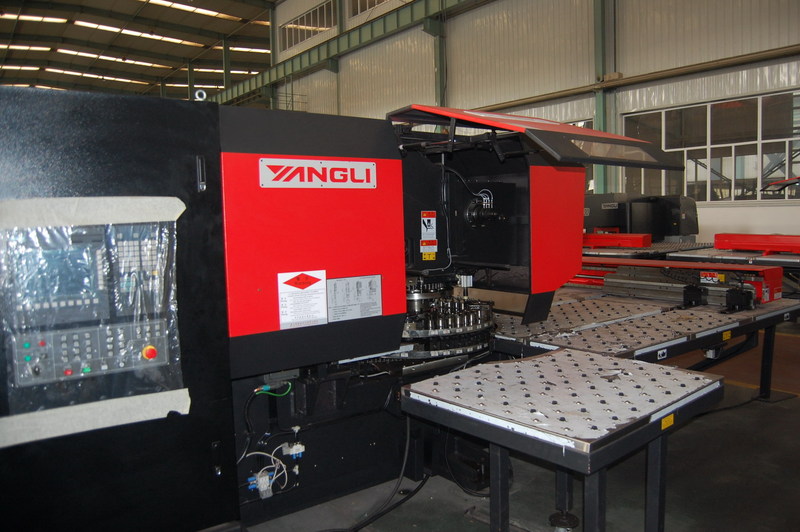

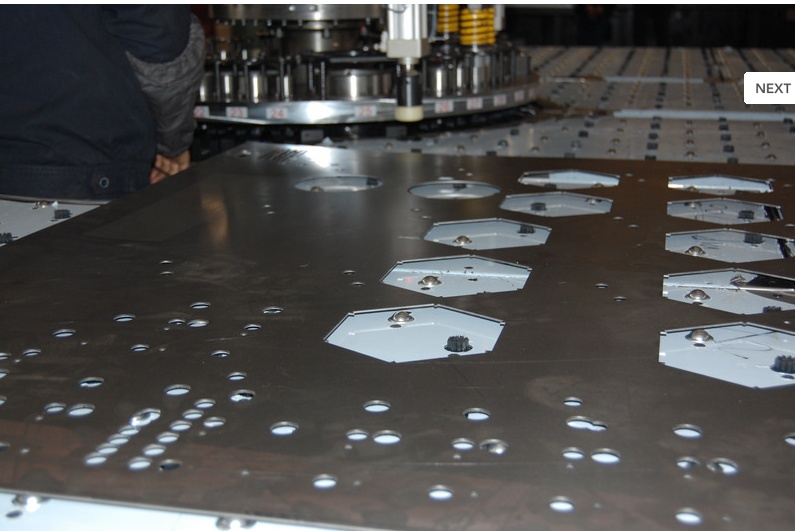

Дыропробивной координатный пресс с «С» образной рамой предназначен для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа.
Пресса данной серии оснащены спецыальной системой штамповочного механизма: двигатель пресса приводит в движение маховик, крутящий момент которого передается кривошипу через пневматическую муфту-тормозной блок, и сила вращения кривошипа действует на боек, которого ударяет по пуансону.
Идеально подходит для решения сложных задач, связанных с обработкой листовых материалов толщиной не более 6,35 мм.
Гибкая система выбора револьверной головки стандарта Thick Turret, возможность установки дополнительных автоиндексирующих станций.
Удобный пользовательский интерфейс MMI, позволяет легко и просто адаптировать станок под нужды заказчика.

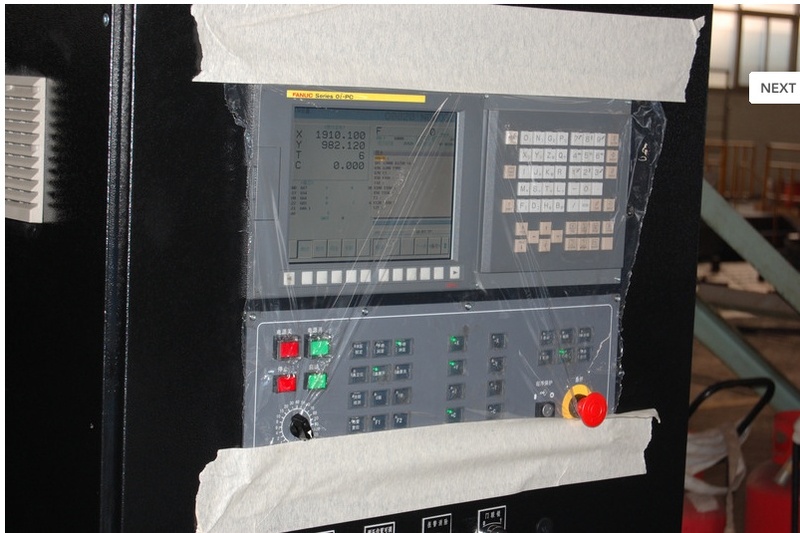

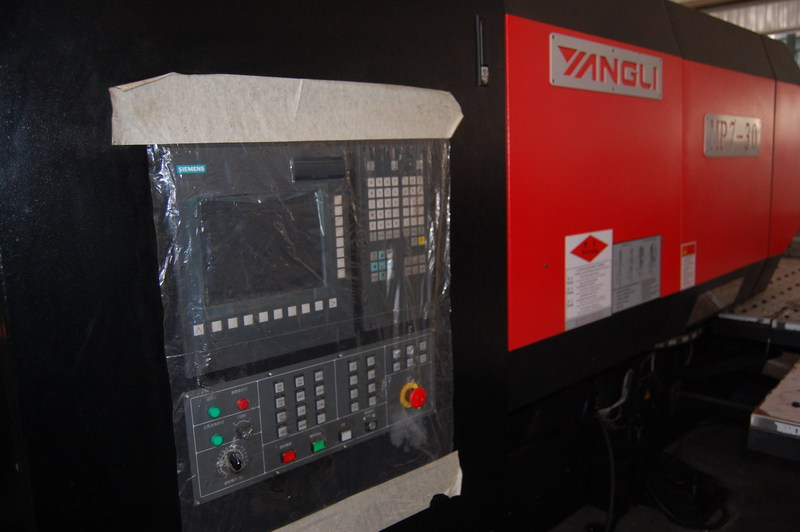

Использование ЧПУ ведущих мировых фирм «Siemens» или «Fanuc» обеспечит перемещение по осям X, Y со скоростью 106 м/мин.
Широкий выбор дополнительных опций для оптимизации процесса штамповки.
Регулируемый ход пробивного бойка позволяет использовать широкий спектр формовочного инструмента, такого как Raller Ball Sheet Marker и т.д.
2 в базовой комплектации пневматических или гидравлических зажима для жесткой фиксации листа.
Cad Cam модуль Metallix CNC Kad.
КОМПЛЕКТ ПОСТАВКИ
• Гидравлическая система главного привода
• Пневмосистема
• Траверса перемещения с сервомоторами, направляющими и пневматическими зажимами

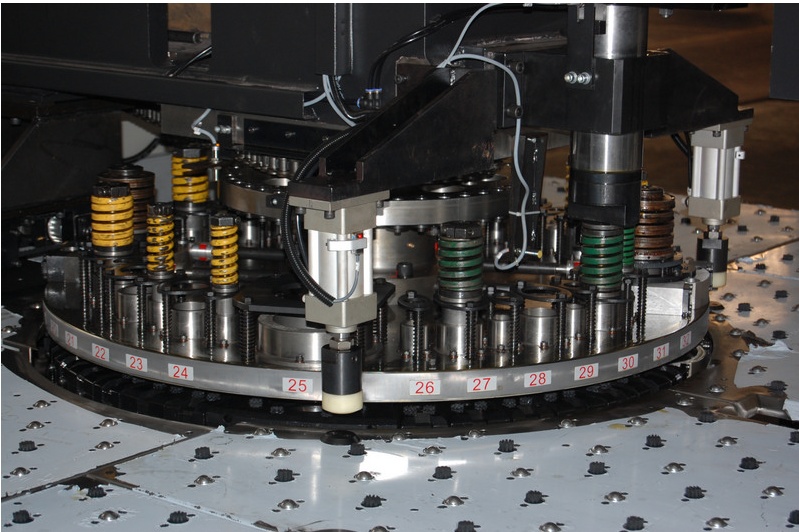

• Револьверный барабан на 24 станции
• 2 индексные (поворотные) станции инструмента
• Комбинированный(щеточный или шариковый) стол для обработки листа размером 1250х2500 мм
• Система управления ЧПУ Siemens или FANUC
• Напольная педаль
• CAD/CAM – программа автоматизации графического проектирования
• Полный барабан инструментов
• Система репозиции (обработка с минимальным отходом)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Усилие вырубки, кН 300
Размер листа, мм 1250 х 2500
Толщина материала, мм 6.35
Вес листа, кг 156
Скорость перемещения, м/мин. 106
Диаметр инструмента, мм 88.9

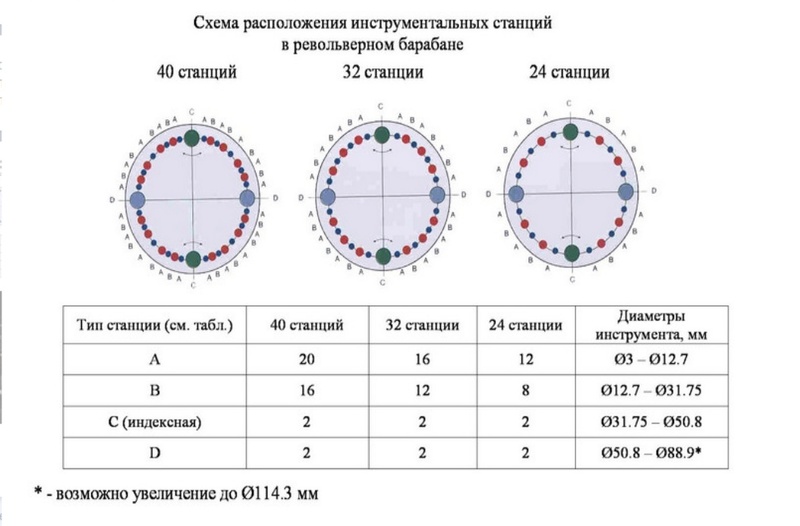

Количество инструментальных станций в барабане 24 / 32
Отклонение расположения центров пробивных отверстий, мм ±0.1
Быстродействие ударной головки, мин 270
Вид рамы (С-разомкнутая, О-замкнутая) С
Контроль осей ЧПУ 4
Давление подводимого воздуха, МРа 0.6
Габариты упаковки, мм 5340 х 4200 х 2150
Масса станка, т 14.5
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
• Револьверный барабан на 32 или 40 станций инструмента
• Увеличение диаметра применяемого инструмента до 114,3 мм
• Увеличенный стол 1250x4000 или 1500х5000 мм
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
|
