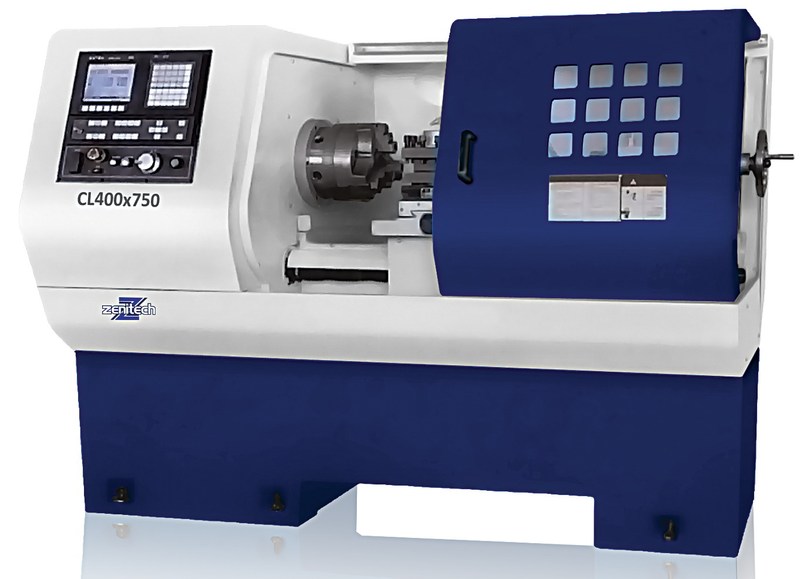

Продольная и поперечная подачи осуществляются при помощи шариковых ходовых винтов, токарный станок с ЧПУ приводится в действие сервомотором
Может быть установлено: как 4-х позиционный, так и 6-ти позиционный резцедержатель или многорезцовая головка
Гидравлический патрон, патрон с ручным зажимом, ручная задняя бабка, гидравлическая задняя бабка – предоставляются по индивидуальному заказу
Жесткая конструкция, оснащенная жесткими направляющими станинами для точного шлифования. Направляющие станины закалены и отшлифованы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. диаметр обработки на станиной, мм Φ460
Макс. диаметр обработки над суппортом
(при исп. 6-ти поз. резцедер.), мм Φ240/205
Расстояние между центрами, мм 1000
Максимальная длина обработки, мм 850
Конец шпинделя D8
Диаметр отверстия в шпинделе, мм Φ80
Конусное отверстие MT7
Кол-во скоростей шпинделя изменяемая
Пределы изменения скорости, об/мин 100-2000
Ускоренная подача по оси Z, м/мин 10
Ускоренная подача по оси X, м/мин 8
Максимальный ход по оси Z, мм 960
Максимальный ход по оси X, мм 250/330
Минимальная подача, мм 0.001
Кол-во положений инструмента, шт 4или6
Максимальная заготовка инструмента, мм 25х25
Внешний диаметр пиноли задней бабки, мм Φ75
Конус пиноли задней бабки МТ5
Макс. перемещение пиноли задней бабки, мм 130
Мощность двигателя, кВт 5,5
Система ЧПУ Fanuc Oi mate
Мощность насоса подачи СОЖ, кВт 0,075
Габариты, мм 2310x1180x1500
Масса, кг 2350
КОМПЛЕКТ ПОСТАВКИ
Система ЧПУ Fanuc Oi Mate
4-х позиционный патрон с ручным зажимом
Система автоматической смазки
Система подачи СОЖ
Комплект обслуживающего инструмента
Руководство по эксплуатации на русском языке
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Система ЧПУ Siemens
6-позиционная револьверная головка (управляемая ЧПУ)
Глухой гидравлический патрон 250 мм (304 мм для модели CL 530)
Сквозной гидравлический патрон 250 мм (304 мм для модели CL 530)
Гидравлическая задняя бабка
Двойная гидравлическая система
Защита направляющих по всей длине
ГАП
Инвертер
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
