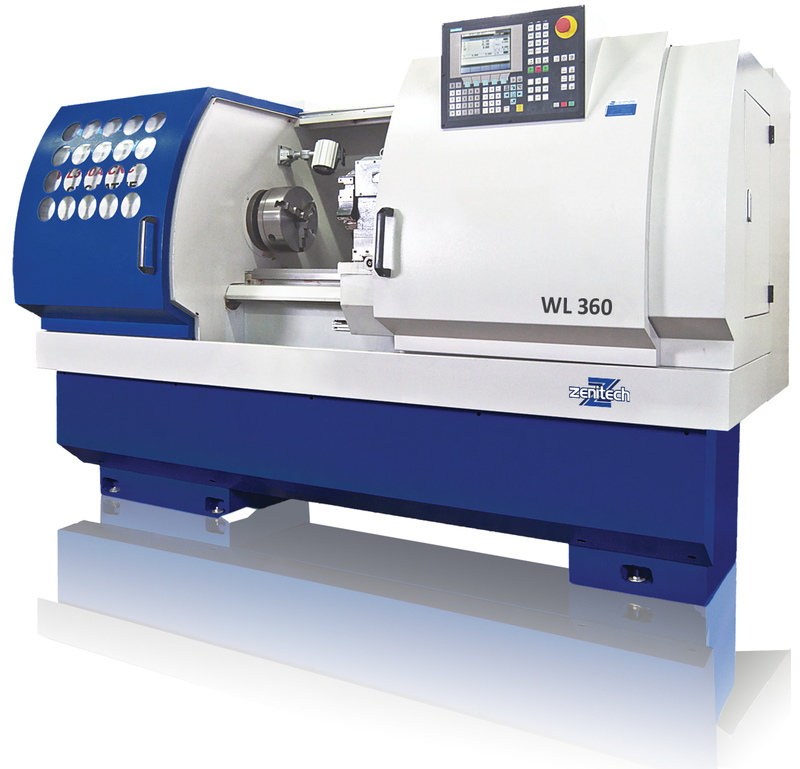

Токарный станок ЧПУ предназначен для наружной и внутренней обработки сложных заготовок деталей типа тел вращения. На токарных станках с числовым программным управлением выполняют традиционный комплекс технологических операций: точение, отрезку, сверление, нарезание резьбы и др.
В основе классификации данных станков лежат следующие признаки:
- расположение оси шпинделя (горизонтальные и вертикальные станки)
- число используемых в работе инструментов (одно- и многоинструментальные станки)
- способы их закрепления (на суппорте, в револьверной головке,в магазине инструментов)
- вид выполняемых работ (центровые, патронные, патронно-центровые, карусельные, прутковые станки)
- степень автоматизации (полуавтоматы и автоматы)

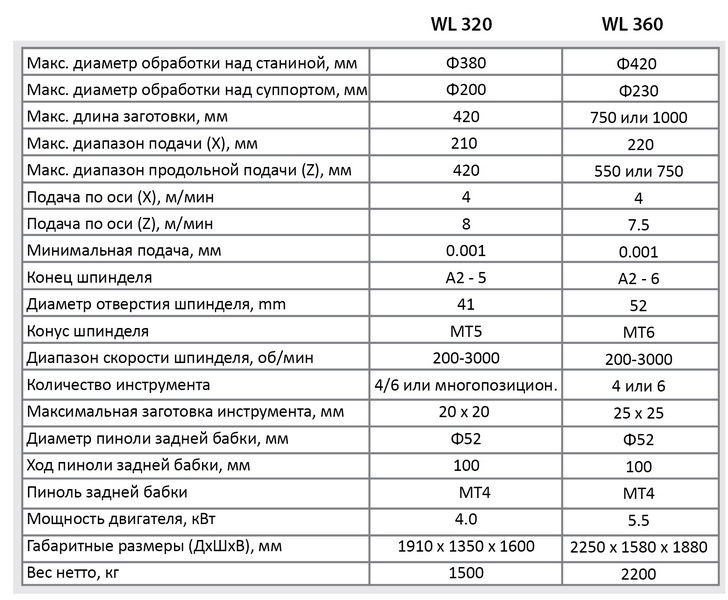

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. диаметр обработки над станиной, мм Φ420
Макс. диаметр обработки над суппортом, мм Φ230
Макс. длина заготовки, мм 750
Макс. диапазон подачи (X), мм 220
Макс. диапазон продольной подачи (Z), мм 550
Подача по оси (X), м/мин 4
Подача по оси (Z), м/мин 7.5
Минимальная подача, мм 0.001
Конец шпинделя A2 - 6
Диаметр отверстия шпинделя, mm 52
Конус шпинделя MT6
Диапазон скорости шпинделя, об/мин 200-3000
Количество инструмента 4
Максимальная заготовка инструмента, мм 25 x 25
Диаметр пиноли задней бабки, мм Φ52
Ход пиноли задней бабки, мм 100
Пиноль задней бабки MT4
Электродвигатель, кВт 5.5
Габаритные размеры, мм 2250 x 1580 x 1880
Масса станка, кг 2200
КОМПЛЕКТ ПОСТАВКИ
Четырёхпозиционная электрическая головка
Приводы YASKAWA (Япония)
Четырехпозиционный приводной резцедержатель

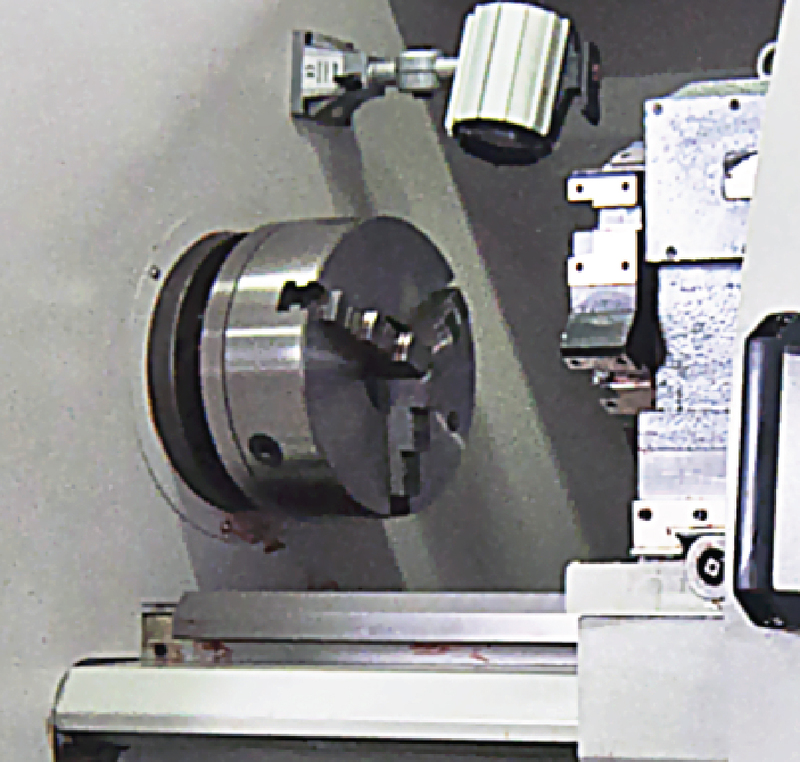

3-кулачковый патрон

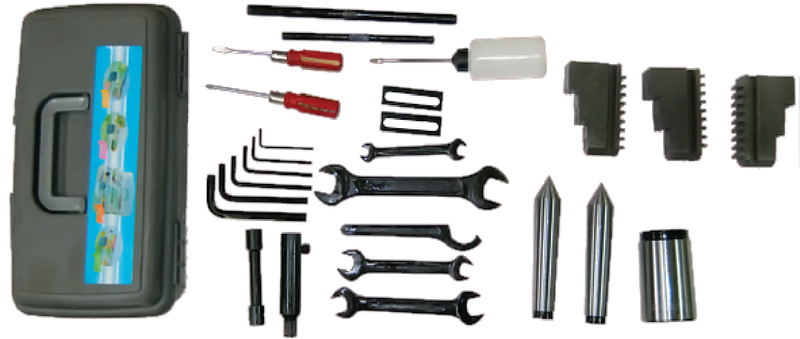

Инструмент для обслуживания
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Гидравлический/пневматический патрон
Гидравлическая/пневматическая приводная задняя бабка
6-позиционная револьверная головка
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
