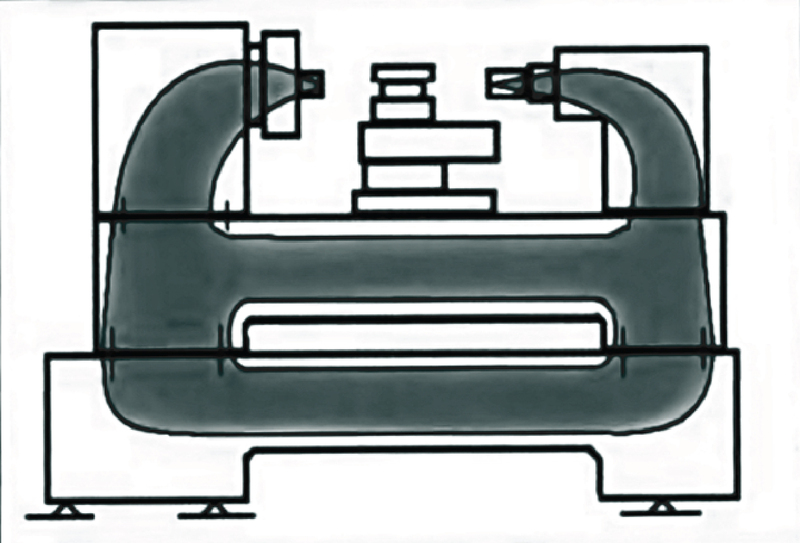

Массивная литая станина из чугуна
Закаленные в индукционной печи и отшлифованные направляющие станины
Передняя бабка с электромагнитной муфтой
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

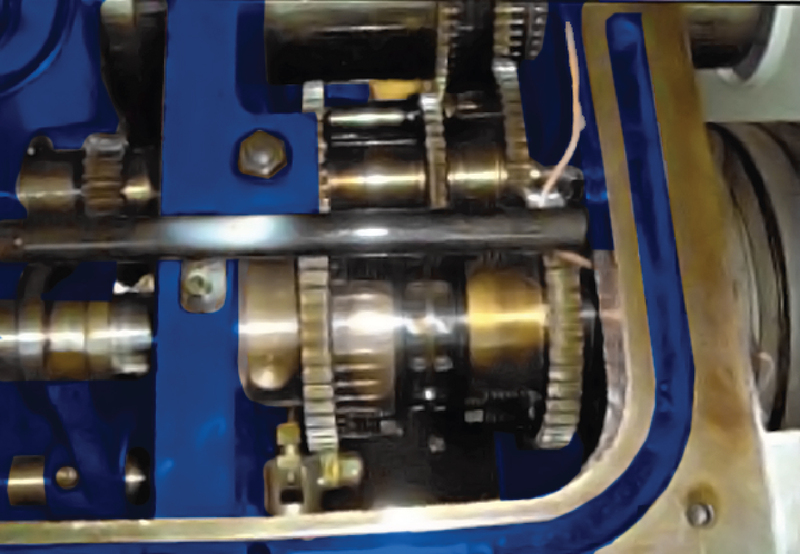

Механизм привода шпинделя постоянно работает в масляной ванне
Диапазон частот вращения шпинделя от 36 до 1600 об/мин
Съемный мостик станины
Коробка передач позволяет нарезать резьбу (89 видов) без замены шестерен

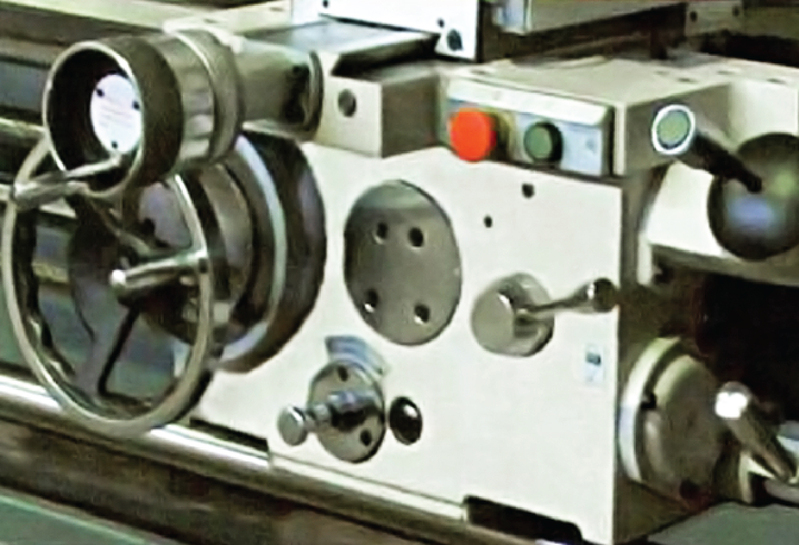

Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Расстояние между центрами, мм 3000
Диаметр обточки над станиной, мм 660
Диаметр обточки над поперечным суппортом, мм 420
Диаметр обточки над выемкой в станине, мм 870
Ширина станины, мм 405
Диаметр отверстия шпинделя, мм 105
Конусное отверстие и конусность 113мм 1:20
Конус шпинделя D1-8
Кол-во скоростей шпинделя 12
Частота вращения шпинделя, об/мин 36-1600
Диапазон поперечной подачи, мм/об 0.027-1.07
Диапазон продольной подачи, мм/об 0.063-2.52
Диапазон нарезаемых дюймовых резьб, 28-2 T.P.I./26 видов
Диапазон нарезаемых метрических резьб 1-14мм /22 вида
Диапазон нарезаемых диаметральных резьб 56-4 D.P./24 вида
Диапазон нарезаемых модульных резьб 0.5-7 M.P./18 видов
Ускоренное перемещение поперечного суппорта, м/мин 1.9
Ускоренное перемещение продольного суппорта, м/мин 4.5
Ход верхнего суппорта, мм 145
Ход поперечного суппорта, мм 310
Макс. размер резца, мм 25x25
Ход пиноли задней бабки, мм 150
Диаметр пиноли задней бабки, мм 75
Пиноль задней бабки MT5
Мощность двигателя, кВт 7.5
Габаритные размеры (ДхШхВ), мм 4500x1100x1650
Вес нетто, кг 3900
КОМПЛЕКТ ПОСТАВКИ
3-х кулачковый патрон 325 мм
4-х кулачковый патрон 400 мм.
Планшайба

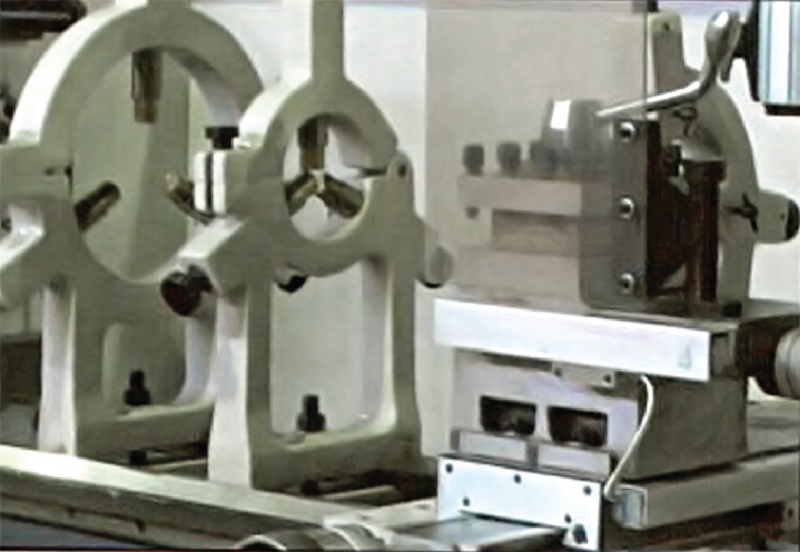

Неподвижный люнет
Подвижный люнет
Защитный кожух
Основание
Галогеновый станочный светильник
Комплект инструментов для обслуживания станка
Система СОЖ
Ножной тормоз
Ограничитель хода суппорта (5 позиций)
РЕКОМЕНДУЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Быстросменный резцедержатель
Токарный инструмент
Защита ходового винта

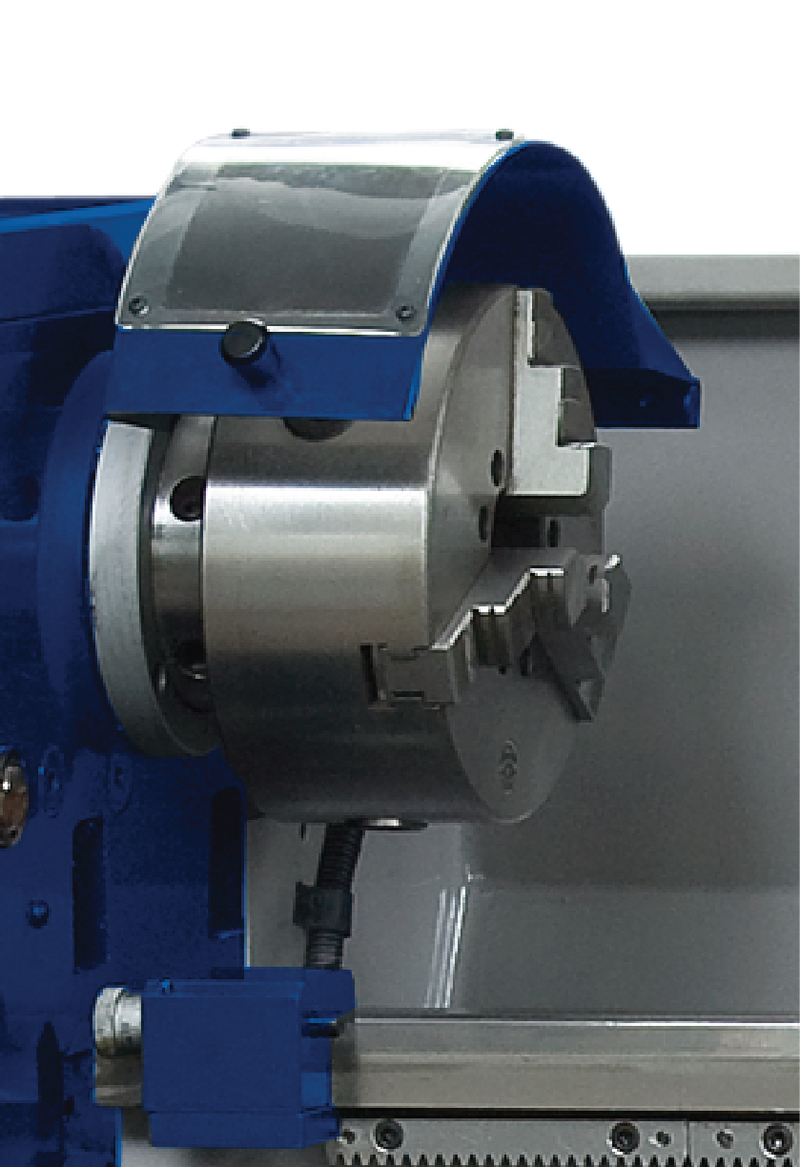

Защитный кожух патрона
Защита резцедержателя
Устройство цифровой индикации
Конусная линейка
Цельнолитая станина
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
