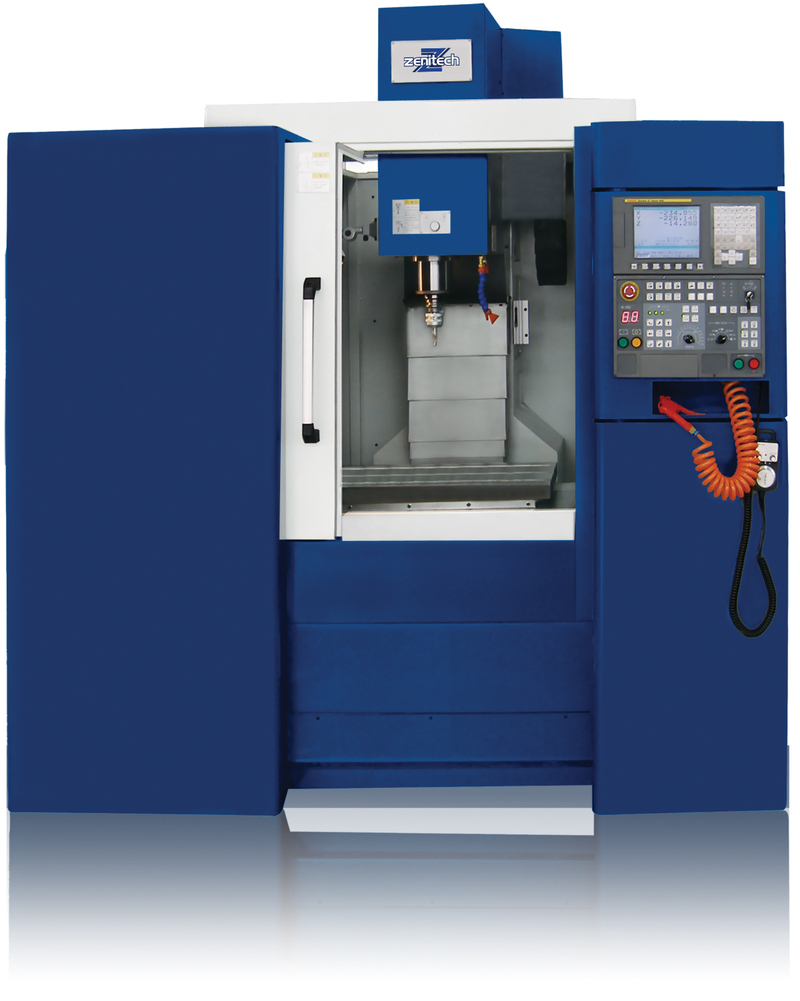

Современный высокопроизводительный фрезерный центр с ЧПУ XH714 применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.
Вертикальный обрабатывающий центр с ЧПУ XH714 отличается высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих европейских фирм, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков.
И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства. Вертикальный обрабатывающий центр с ЧПУ XH714 имеет высокопрецизионный шпиндель, линейные направляющие сделаны из высокопрочного материала, что обеспечивает точность и жесткость обрабатывающего центра.
Фрезерный центр c ЧПУ Fanuc Oi оснащен магазином на 16 инструмента. Как опция может быть оснащен системой ЧПУ Siemens. (XH714 фрезерный с ЧПУ) Линейные направляющие качения X, Y, Z; обеспечивают высокую точность жесткость конструкции.)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Перемещения рабочего стола (X, Y, Z), мм 650х400х500
Размеры рабочего стола, мм 900х400
Кол-во/Ширина/Расстояние между Т пазами, мм 3-18-130
Макс. масса заготовки, кг 400
Расстояние от торца шпинделя до поверхности стола, мм 120-620
Расстояние от оси шпинделя до вертикальных направляющих, мм 510
Скорость быстрых перемещений X, Y, Z, м/мин 24
Скорость рабочей подачи X, Y, Z, мм/мин 2.5-4000
Конус шпинделя, ВТ40
Диапазон скоростей шпинделя, об/мин 40-6000
Мощность э/д шпинделя, кВт 5.5
Кол-во инструментов в магазине, 16
Макс. вес инструмента, кг 8
Макс размеры инструмента, Ф 120х200
Точность позиционирования, мм ±0.015
Повторяемость позиционирования, мм ±0.0075
Мин. время смены инструмента, сек 7
Габаритные размеры, мм 2120х2150х2290
Масса станка, кг 3450
КОМПЛЕКТ ПОСТАВКИ
Система ЧПУ FANUC 0i mate-MD
Высокоточный шпиндель - Тайвань
Магазин инструментов зонтичного типа – на 16 инструментов
Защита зоны резания кабинетного типа
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Системы ЧПУ SIEMENS 802C, KND1000I
Поворотный стол - ось A
Renishaw измерение инструмента, измерение детали
|
