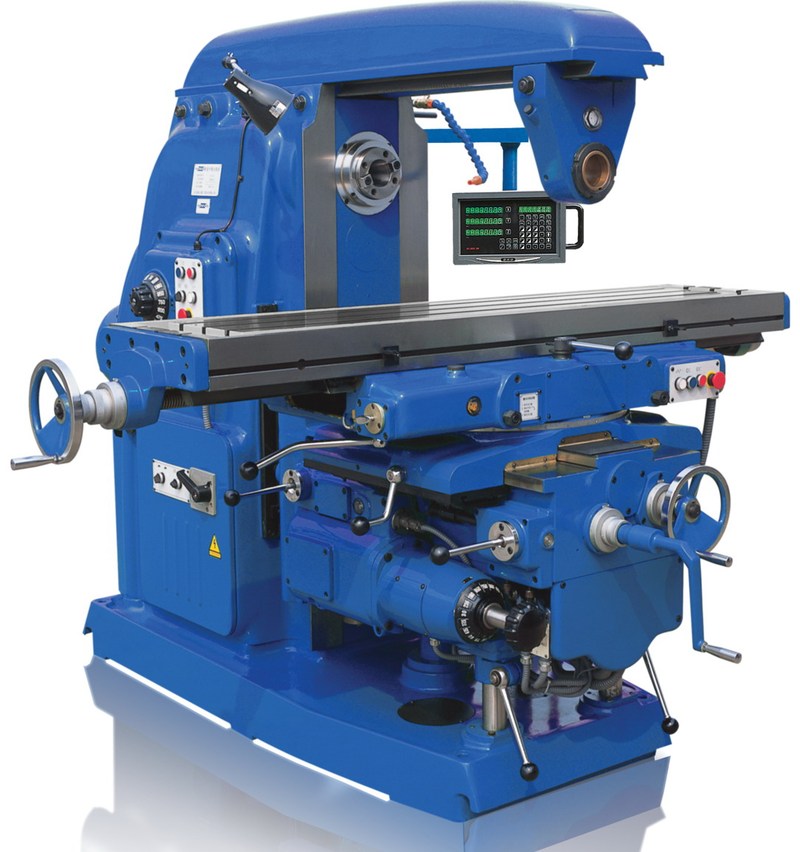

Горизонтальный фрезерный станок предназначен для выполнения всех видов фрезерных работ (фрезерования, сверления, растачивания) на деталях из черных и цветных металлов, и их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства.
В качестве инструмента могут применяться фрезы и сверла из быстрорежущей стали или твердого сплава.
Панели управления станком установлены с обеих сторон, создавая оператору удобство при работе.
Драйвер на шариково-винтовой паре (ШВП).
Основные узлы станка изготовлены из высокопрочных сплавов, а направляющие из антифрикционного материала.
Станина представляет собой коробчатую конструкцию с развитым оребрением, что позволяет погасить возникающие при работе станка статические и динамические деформации и придает требуемую жесткость.
Торможение горизонтального шпинделя электромагнитной муфтой при нажатии кнопки STOP.
Ускоренные перемещения рабочего стола в поперечном, продольном, вертикальном направлении способствуют увеличению производительности станка.
Автоматизированная система смазки узлов и индивидуальная смазка направляющих.
Основные приводные механизмы и шпиндель установлены на регулируемых подшипниках качения, обеспечивая стабильность точностных характеристик.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры рабочего стола, мм 1700x400
Кол-во/Ширина/Расстояние между Т пазами, мм 3-18-90
Макс. нагрузка на стол, кг 800
Продольное перемещение (ручное/авто), мм 900/880
Поперечное перемещение (ручное/авто), мм 315/300
Вертикальное перемещение (ручное/авто), мм 380/360
Скорость рабочей подачи, мм/мин X,Y: 23.5-1180, Z: 8-394
Скорость быстрых перемещений, мм/мин X: 2300, Y: 2300, Z: 770
Диапазон скоростей шпинделя, об/мин, 30-1500
Количество скоростей шпинделя, 18
Расстояние между осью и поверхностью стола, мм 30-410
Мощность мотора, кВт 11
Габаритные размеры, мм 2556x2159x1800
Масса станка, кг 3850
КОМПЛЕКТ ПОСТАВКИ
Автоподача по осям X, Y и Z
Местное освещение
Система подачи СОЖ в зону резания
Набор инструментов и принадлежностей для обслуживания станка
Стандартная комплектация Zenitech UFM180 B Digi
3-осевое УЦИ
Шпиндель ISO50
Зажимная тяга
Цанговый патрон
Ручная централизованная смазка
Станочный светильник
Система СОЖ
Масляный лоток
Зубчатая передача подач по осям X, Y, Z
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Защитный кожух шпинделя
Тиски
Поворотный стол
Набор зажимных приспособлений
Делительная головка
Защита стола
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
