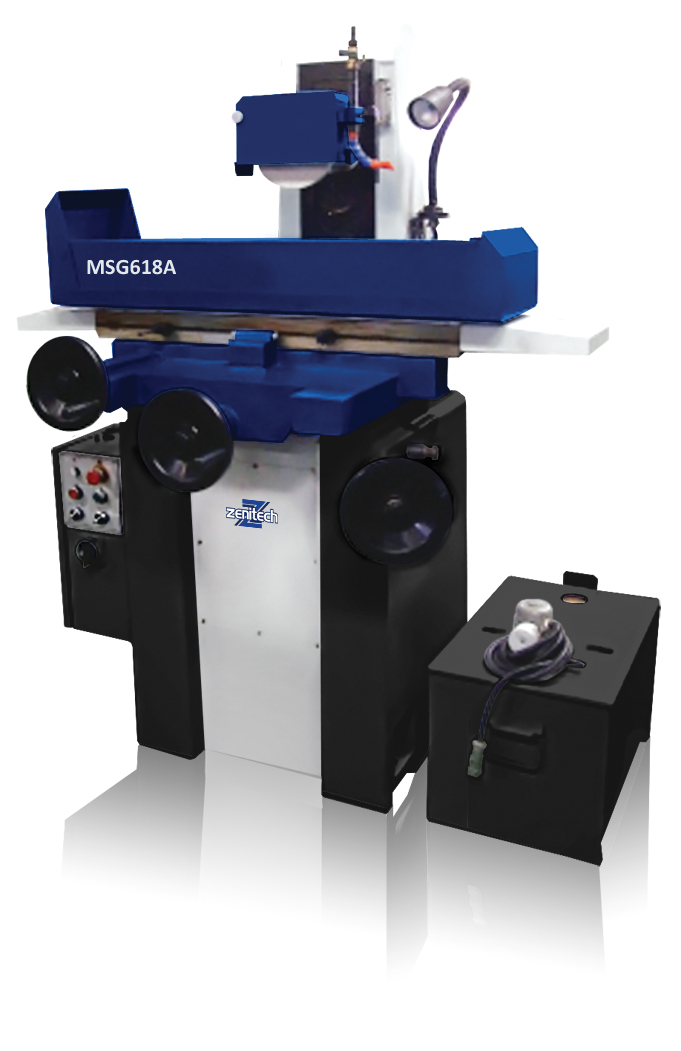

База, направляющие, стол и стойка изготовлены из высококачественного чугуна.
Автоматизированные операции по 3-м координатам. 3-х ступенчатая вертикальная гидравлическая подача.
Ускоренное вертикальное перемещение шпинделя.
4 шпиндельных подшипника (7 класс) для работы с высокой точностью.
Автоматическая система смазки с индикатором мини- мального уровня масла.
Удобный пульт управления с размещенными на нем кнопками и переключателями.
Технические характеристики
Максимальная ширина шлифования, мм 220
Максимальная длина шлифования, мм 520
Максимальная высота шлифования, мм 350
Размер стола, мм 200×520
Размер магнит. плиты с пост. магнитами (опция) (mm) 200×450
Максимальное продольное перемещение, мм 570
Максимальное поперечное перемещение, мм 250
Макс. расст. от центра шпинделя до поверх. стола 450
Цена деления для верт. подачи: 1об. 2
1 град. 0.005
Размер шлифовального диска 200×20×31.75
Скорость шпинделя, об/мин 2850
Мощность шпинделя, кВт 1.5
Макс. нагрузка на стол (включая магнитную плиту) 140
Масса станка, кг 1120
Габаритные размеры, мм 1450×1390×1770
Упаковочные размеры, мм 1670×1700×1980
Упаковочные размеры (разобранный стол), мм 1670×1120×1980
Комплект поставки
Электромагнитный стол. Система подвода СОЖ и система охлаждения. Гидромотор и насос. Балансировочное кольцо.
Лампа местного освещения. Балансировочная оправка. Шлифовальный круг. Фланцы шлифовального круга. Алмазный карандаш для правки круга. Ступенчатые блоки. Съемник шлифовального круга. Ящик с инструментом.
|
